Opis

Kołnierze szyjkowe Typ 11 ze stali według normy EN 1092-1:2007. Kołnierze produkujemy dla ciśnień nominalnych PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100.
Na zamówienie wykonujemy kołnierze według norm DIN i ANSI oraz według indywidualnych wymagań klienta.

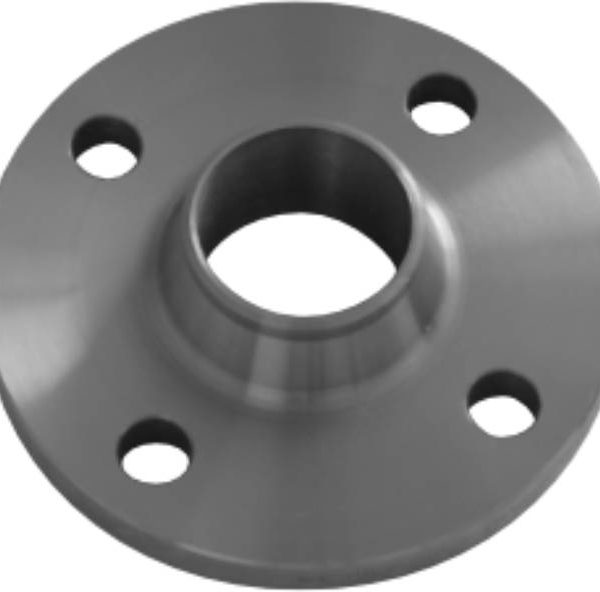

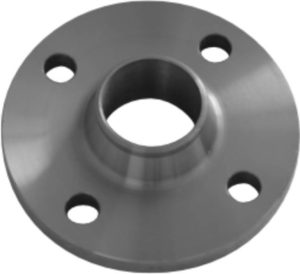

Fotografia gotowego elementu.

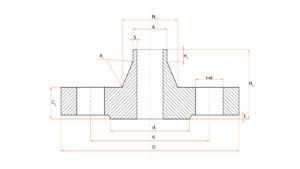

Przekrój poprzeczny elementu z oznaczonymi wymiarami. (rys. 1)

Tabele z wymiarami elementu dla różnych ciśnień nominalnych PN, oznaczenia zgodne z rys. 1:

PN 6PN 10PN 16PN 25PN 40PN 63PN 100

Ciśnienie nominalne PN 6 według normy EN 1092-1:2007
Średnica nominalna DN	Kołnierz													Śruby
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	przylga		masa	n	wielkość
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	d₁	f₁	masa	n	wielkość
10	17,2	75	50	11	28	12	26	6	4	2	35	2	0,353	4	M 10
15	21,3	80	55	11	30	12	30	6	4	2	40	2	0,408	4	M 10
20	26,9	90	65	11	32	14	38	6	4	2,3	50	2	0,621	4	M 10
25	33,7	100	75	11	35	14	42	6	4	2,6	60	2	0,762	4	M 10
32	42,4	120	90	14	35	14	55	6	6	2,6	70	2	1,11	4	M 12
40	48,3	130	100	14	38	14	62	7	6	2,6	80	3	1,26	4	M 12
50	60,3	140	110	14	38	14	74	8	6	2,9	90	3	1,43	4	M 12
65	76,1	160	130	14	38	14	88	9	6	2,9	110	3	1,77	4	M 12
80	88,9	190	150	18	42	16	102	10	8	3,2	128	3	2,88	4	M 12
100	114,3	210	170	18	45	16	130	10	8	3,6	148	3	3,41	4	M 16
125	139,7	240	200	18	48	18	155	10	8	4	178	3	4,65	8	M 16
150	168,3	265	225	18	48	18	184	12	10	4,5	202	3	5,5	8	M 16
200	219,1	320	280	18	55	20	236	15	10	6,3	258	3	8,6	8	M 16
250	273	375	335	18	60	22	290	15	12	6,3	312	3	11,7	12	M 16
300	323,9	440	395	22	62	22	342	15	12	7,1	365	4	15,3	12	M 20
350	355,6	490	445	22	62	22	385	15	12	7,1	415	4	20,3	12	M 20
400	406,4	540	495	22	65	22	438	15	12	7,1	465	4	23,1	16	M 20
450	457	595	550	22	65	22	492	15	12	7,1	520	4	27	16	M 20
500	508	645	600	22	68	24	538	15	12	7,1	570	4	30,8	20	M 20
600	610	755	705	26	70	30	640	16	12	7,1	670	5	44	20	M 24

UWAGA: Na zamówienie wykonujemy kołnierze według normy DIN 2631.

Ciśnienie nominalne PN 10 według normy EN 1092-1:2007
Średnica nominalna DN	Kołnierz													Śruby
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	przylga		masa	n	wielkość
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	d₁	f₁	masa	n	wielkość
10	17,2	90	60	14	35	16	28	6	4	2	40	2	0,678	4	M 12
15	21,3	95	65	14	38	16	32	6	4	2	45	2	0,768	4	M 12
20	26,9	105	75	14	40	18	40	6	4	2,3	58	2	1,09	4	M 12
25	33,7	115	85	14	40	18	46	6	4	2,6	68	2	1,3	4	M 12
32	42,4	140	100	18	42	18	56	6	6	2,6	78	2	1,91	4	M 16
40	48,3	150	110	18	45	18	64	7	6	2,6	88	3	2,15	4	M 16
50	60,3	165	125	18	45	18	74	8	6	2,9	102	3	2,53	4	M 16
65	76,1	185	145	18	45	18	92	10	6	2,9	122	3	3,03^a	8	M 16
80	88,9	200	160	18	50	20	105	10	8	3,2	138	3	3,92	8	M 16
100	114,3	220	180	18	52	20	131	12	8	3,6	158	3	4,62	8	M 16
125	139,7	250	210	18	55	22	156	12	8	4	188	3	6,3	8	M 16
150	168,3	285	240	22	55	22	184	12	10	4,5	212	3	7,81	8	M 20
200	219,1	340	295	22	62	24	234	16	10	6,3	268	3	11,6	8	M 20
250	273	395	350	22	68	26	292	16	12	6,3	320	3	15,8	12	M 20
300	323,9	445	400	22	68	26	342	16	12	7,1	370	4	18,3	12	M 20
350	355,6	505	460	22	68	26	385	16	12	7,1	430	4	25,3	16	M 20
400	406,4	565	515	26	72	26	440	16	12	7,1	482	4	30,6	16	M 24
450	457	615	565	26	72	28	488	16	12	7,1	532	4	35,1	20	M 24
500	508	670	620	26	75	28	542	16	12	7,1	585	4	40,5	20	M 24
600	610	780	725	30	80	30	642	18	12	7,1	685	5	52,9	20	M 27
a – z 8 otworami na śruby

UWAGA: Na zamówienie wykonujemy kołnierze według normy DIN 2632.

Ciśnienie nominalne PN 16 według normy EN 1092-1:2007
Średnica nominalna DN	Kołnierz													Śruby
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	przylga		masa	n	wielkość
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	d₁	f₁	masa	n	wielkość
10	17,2	90	60	14	35	16	28	6	4	2	40	2	0,678	4	M 12
15	21,3	95	65	14	38	16	32	6	4	2	45	2	0,768	4	M 12
20	26,9	105	75	14	40	18	40	6	4	2,3	58	2	1,09	4	M 12
25	33,7	115	85	14	40	18	46	6	4	2,6	68	2	1,3	4	M 12
32	42,4	140	100	18	42	18	56	6	6	2,6	78	2	1,91	4	M 16
40	48,3	150	110	18	45	18	64	7	6	2,6	88	3	2,15	4	M 16
50	60,3	165	125	18	45	18	74	8	6	2,9	102	3	2,53	4	M 16
65	76,1	185	145	18	45	18	92	10	6	2,9	122	3	3,03^a	8^b	M 16
80	88,9	200	160	18	50	20	105	10	6	3,2	138	3	3,92	8	M 16
100	114,3	220	180	18	52	20	131	12	8	3,6	158	3	4,62	8	M 16
125	139,7	250	210	18	55	22	156	12	8	4	188	3	6,3	8	M 16
150	168,3	285	240	22	55	22	184	12	10	4,5	212	3	7,81	8	M 20
200	219,1	340	295	22	62	24	235	16	10	6,3	268	3	11,5	12	M 20
250	273	405	355	26	70	26	292	16	12	6,3	320	3	16,7	12	M 24
300	323,9	460	410	26	78	28	344	16	12	7,1	378	4	22,1	12	M 24
350	355,6	520	470	26	82	30	390	16	12	8	438	4	32,8	16	M 24
400	406,4	580	525	30	85	32	445	16	12	8	490	4	41,1	16	M 27
450	457	640	585	30	83	34	490	16	12	8	550	4	50,6	20	M 27
500	508	715	650	33	84	36	548	16	12	8	610	4	66,2	20	M 30
600	610	840	770	36	88	40	670	18	12	10	725	5	104	20	M 33
a – z 8 otworami na śruby b ? według EN 1092-2 (kołnierze żeliwne) i EN 1092-3 (kołnierze ze stopów miedzi), kołnierze o tym DN i PN mogą być dostarczane z 4 otworami. Gdy wymagane są kołnierze stalowe z 4 otworami, to mogą być one dostarczone po uzgodnieniu między producentem kołnierzy a zamawiającym.

UWAGA: Na zamówienie wykonujemy kołnierze według normy DIN 2633.

Ciśnienie nominalne PN 25 według normy EN 1092-1:2007
Średnica nominalna DN	Kołnierz													Śruby
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	przylga		masa	n	wielkość
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	d₁	f₁	masa	n	wielkość
10	17,2	90	60	14	35	16	28	6	4	2	40	2	0,678	4	M 12
15	21,3	95	65	14	38	16	32	6	4	2	45	2	0,768	4	M 12
20	26,9	105	75	14	40	18	40	6	4	2,3	58	2	1,09	4	M 12
25	33,7	115	85	14	40	18	46	6	4	2,6	68	2	1,3	4	M 12
32	42,4	140	100	18	42	18	56	6	6	2,6	78	2	1,91	4	M 16
40	48,3	150	110	18	45	18	64	7	6	2,6	88	3	2,15	4	M 16
50	60,3	165	125	18	48	20	75	8	6	2,9	102	3	2,85	4	M 16
65	76,1	185	145	18	52	22	90	10	6	2,9	122	3	3,68	8	M 16
80	88,9	200	160	18	58	24	105	12	8	3,2	138	3	4,78	8	M 16
100	114,3	235	190	22	65	24	134	12	8	3,6	162	3	6,46	8	M 20
125	139,7	270	220	26	68	26	162	12	8	4	188	3	8,86	8	M 24
150	168,3	300	250	26	75	28	192	12	10	4,5	218	3	11,7	8	M 24
200	219,1	360	310	26	80	30	244	16	10	6,3	278	3	17,1	12	M 24
250	273	425	370	30	88	32	298	18	12	7,1	335	3	24,3	12	M 27
300	323,9	485	430	30	92	34	352	18	12	8	395	4	31,8	16	M 27
350	355,6	555	490	33	100	38	398	20	12	8	450	4	48,8	16	M 30
400	406,4	620	550	36	110	40	452	20	12	8,8	505	4	63,3	16	M 33
450	457	670	600	36	110	46	500	20	12	8,8	555	4	76	20	M 33
500	508	730	660	36	125	48	558	20	12	10	615	4	97	20	M 33
600	610	845	770	39	125	48	660	20	12	11	720	5	121	20	M 36

UWAGA: Na zamówienie wykonujemy kołnierze według normy DIN 2634.

Ciśnienie nominalne PN 40 według normy EN 1092-1:2007
Średnica nominalna DN	Kołnierz													Śruby
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	przylga		masa	n	wielkość
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	d₁	f₁	masa	n	wielkość
10	17,2	90	60	14	35	16	28	6	4	2	40	2	0,678	4	M 12
15	21,3	95	65	14	38	16	32	6	4	2	45	2	0,768	4	M 12
20	26,9	105	75	14	40	18	40	6	4	2,3	58	2	1,09	4	M 12
25	33,7	115	85	14	40	18	46	6	4	2,6	68	2	1,3	4	M 12
32	42,4	140	100	18	42	18	56	6	6	2,6	78	2	1,91	4	M 16
40	48,3	150	110	18	45	18	64	7	6	2,6	88	3	2,15	4	M 16
50	60,3	165	125	18	48	20	75	8	6	2,9	102	3	2,85	4	M 16
65	76,1	185	145	18	52	22	90	10	6	2,9	122	3	3,68	8	M 16
80	88,9	200	160	18	58	24	105	12	8	3,2	138	3	4,78	8	M 16
100	114,3	235	190	22	65	24	134	12	8	3,6	162	3	6,46	8	M 20
125	139,7	270	220	26	68	26	162	12	8	4	188	3	8,86	8	M 24
150	168,3	300	250	26	75	28	192	12	10	4,5	218	3	11,7	8	M 24
200	219,1	375	320	30	88	34	244	16	10	6,3	285	3	21	12	M 27
250	273	450	385	33	105	38	306	18	12	7,1	345	3	34,2	12	M 30
300	323,9	515	450	33	115	42	362	18	12	8	410	4	47,6	16	M 30
350	355,6	580	510	36	125	46	408	20	12	8,8	465	4	69,3	16	M 33
400	406,4	660	585	39	135	50	462	20	12	11	535	4	98	16	M 36
450	457	685	610	39	135	57	500	20	12	12,5	560	4	105	20	M 36
500	508	755	670	42	140	57	562	20	12	14,2	615	4	130	20	M 39
600	610	890	795	48	150	72	666	20	12	16	735	5	209	20	M 45

UWAGA: Na zamówienie wykonujemy kołnierze według normy DIN 2635.

Ciśnienie nominalne PN 63 według normy EN 1092-1:2007
Średnica nominalna DN	Kołnierz													Śruby
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	przylga		masa	n	wielkość
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	d₁	f₁	masa	n	wielkość
10	17,2	100	70	14	45	20	32	6	4	2	40	2	1,09	4	M 12
15	21,3	105	75	14	45	20	34	6	4	2	45	2	1,2	4	M 12
20	26,9	130	90	18	48	22	42	8	4	2,6	58	2	2,02	4	M 16
25	33,7	140	100	18	58	24	52	8	4	2,6	68	2	2,63	4	M 16
32	42,4	155	110	22	60	24	62	8	6	2,9	78	2	3,2	4	M 20
40	48,3	170	125	22	62	26	70	10	6	2,9	88	3	4,07	4	M 20
50	60,3	180	135	22	62	26	82	10	6	4	102	3	4,51	4	M 20
65	76,1	205	160	22	68	26	98	12	6	4	122	3	5,58	8	M 20
80	88,9	215	170	22	72	28	112	12	8	4,5	138	3	6,68	8	M 20
100	114,3	250	200	26	78	30	138	12	8	4,5	162	3	9,27	8	M 24
125	139,7	295	240	30	88	34	168	12	8	5,6	188	3	14,5	8	M 27
150	168,3	345	280	33	95	36	202	12	10	6,3	218	3	21,4	8	M 30
200	219,1	415	345	36	110	42	256	16	10	7,1	285	3	34,1	12	M 33
250	273	470	400	36	125	46	316	18	12	8,8	345	3	48,3	12	M 33
300	323,9	530	460	36	140	52	372	18	12	11	410	4	67,5	16	M 33
350	355,6	600	525	39	150	56	420	20	12	12,5	465	4	97,8	16	M 36
400	406,4	670	585	42	160	60	475	20	12	14,2	535	4	129	16	M 39
500	a										615	4	–	–	–
600	a										735	5	–	–	–
a – pozostałe wymiary podawane przez zamawiającego

UWAGA: Na zamówienie wykonujemy kołnierze według normy DIN 2636.

Ciśnienie nominalne PN 100 według normy EN 1092-1:2007
Średnica nominalna DN	Kołnierz													Śruby
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	przylga		masa	n	wielkość
	A	D	K	L	H₂	C₂	N₁	H₃	R₁	S	d₁	f₁	masa	n	wielkość
10	17,2	100	70	14	45	20	32	6	4	2	40	2	1,09	4	M 12
15	21,3	105	75	14	45	20	34	6	4	3,2	45	2	1,2	4	M 12
20	26,9	130	90	18	48	22	42	8	4	3,2	58	2	2,02	4	M 16
25	33,7	140	100	18	58	24	52	8	4	3,6	68	2	2,63	4	M 16
32	42,4	155	110	22	60	24	62	8	6	3,6	78	2	3,2	4	M 20
40	48,3	170	125	22	62	26	70	10	6	3,6	88	3	4,07	4	M 20
50	60,3	195	145	26	68	28	90	10	6	4	102	3	5,82	4	M 24
65	76,1	220	170	26	76	30	108	12	6	4	122	3	7,57	8	M 24
80	88,9	230	180	26	78	32	120	12	8	5	138	3	8,82	8	M 24
100	114,3	265	210	30	90	36	150	12	8	5,6	162	3	13,1	8	M 27
125	139,7	315	250	33	105	40	180	12	8	6,3	188	3	21	8	M 30
150	168,3	355	290	33	115	44	210	12	10	8	218	3	28,3	12	M 30
200	219,1	430	360	36	130	52	278	16	10	8,8	285	3	50,2	12	M 33
250	273	505	430	39	157	60	340	18	12	10	345	3	81,4	12	M 36
300	323,9	585	500	42	170	68	400	18	12	12,5	410	4	118	16	M 39
350	355,6	655	560	48	189	74	460	20	12	14,2	465	4	169	16	M 45
400	406,4	a								16	535	4	–	–	–
500	508	a								–	615	4	–	–	–
a – pozostałe wymiary podawane przez zamawiającego

UWAGA: Na zamówienie wykonujemy kołnierze według normy DIN 2637.

Dodatkowe informacje

Waga	5 kg
Ciśnienie nominalne PN	6, 10, 16, 25, 40, 63, 100
Średnica nominalna DN	10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600
